溫濕度三綜合試驗箱

作者：CEO 時間：2023-04-13 點擊：0

信息摘要：溫濕度三綜合試驗箱概述溫濕度三綜合試驗箱產品用途供用戶對整機（或部件）、電器、儀器、材料等作溫濕度、振動綜合應力篩選試驗，以便考核試品的適應性或?qū)υ嚻返男袨樽鞒鲈u價。與單一因素作用相比，更能真實地反映電工電子產品在運輸和實際使用過程中對溫濕度及振動復

溫濕度三綜合試驗箱

　　溫濕度三綜合試驗箱概述

　　溫濕度三綜合試驗箱產品用途

　　供用戶對整機（或部件）、電器、儀器、材料等作溫濕度、振動綜合應力篩選試驗，以便考核試品的適應性或?qū)υ嚻返男袨樽鞒鲈u價。與單一因素作用相比，更能真實地反映電工電子產品在運輸和實際使用過程中對溫濕度及振動復合環境變化的適應性，暴露產品的缺陷，是新產品研制、樣機試驗、產品合格鑒定試驗全過程必不可少的重要試驗手段。

　　溫濕度三綜合試驗箱主要技術參數

　　1、工作室尺寸：1000×900×1100㎜（深×寬×高）；WSZD-100

　　5、升溫速率：≥1℃/min

　　6、降溫速率：≥1℃/min

　　7、控制精度：≤1℃

　　8、溫度均勻度：≤2℃（-40～100℃）

　　9、溫度波動度：±0.5℃

　　10、濕度控制精度：±3%RH；

　　11、制冷方式：機械制冷/風冷或水冷

　　12、電源：交流380V±10%，50Hz±5HZ，三相五線制

　　13、安裝總功率：約13.4Kw

　　以上技術數據均在室溫20±5℃、水溫25℃，冷卻水壓力0.15～0.3MPa，相對濕度≤85%R.H，溫度恒定兩小時

　　產品參照GB-89高低溫變化試驗箱，GB-89濕熱試驗箱相應技術條件設計制造，與振動臺連接做高低溫、濕熱及振動試驗。主要為航天、航空、石油、化工、電子、通訊、科研及生產單位提供溫濕度變化環境，同時可在試驗箱內將電振動應力按規定的周期施加到試品上，供用戶對整機（或部件）、電器、儀器、材料等作溫濕度、振動綜合應力篩選試驗，以便考核試品的適應性或?qū)υ嚻返男袨樽鞒鲈u價。與單一因素作用相比，更能真實地反映電工電子產品在運輸和實際使用過程中對溫濕度及振動復合環境變化的適應性，暴露產品的缺陷，是新產品研制、樣機試驗、產品合格鑒定試驗全過程必不可少的重要試驗手段。

　　溫濕度三綜合試驗箱構成

　　試驗箱由以下幾部分構成：試驗箱箱體，運動連接系統，控制系統，制冷/除濕系統，加熱/加濕系統，風道系統等。

　　符合標準

　　產品滿足GB-89、GB-89、GB/T2423.3-93、IEC68-2-3、GB2423.1-89、IEC68-2-1試驗A寒冷、IEC68-2-30、GB/T2423.4-93試驗Db等標準設計制造及計量。

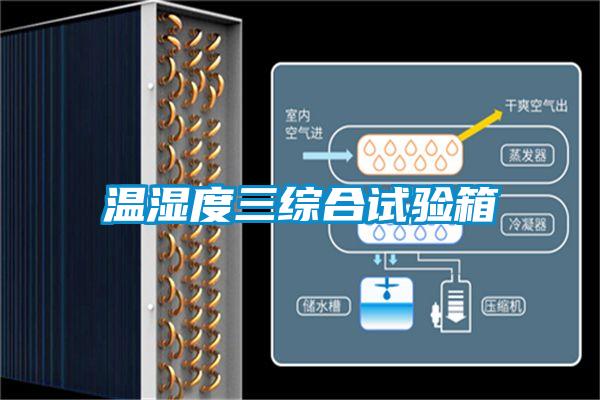

　　溫濕度三綜合試驗箱制冷/除濕系統

　　4.1制冷壓縮機：采用由法國“”或德國“比澤爾”公司生產的半封閉工業壓縮機組組成的制冷系統。該型號壓縮機制冷量大、噪音小、能耗低、效率高，能夠長期、穩定、可靠的運行；制冷系統還采用先進的PLC控制，能量調節冷端輸出方式，超越了傳統意義上的冷熱平衡控制方式，通過PID調節來滿足要求，大大降低了用戶的使用費用，延長設備的使用壽命，提高設備使用的經濟性；有利于降低設備的噪聲，改善試驗室的工作環境。

　　4.2制冷蒸發器、光管除濕器采用美國成套設備，單面焊，冷擴；

　　4.3冷卻方式：風冷或水冷式（采用水冷時，水溫≤25℃，供水壓力應在0.15Mpa～0.3Mpa）；

　　4.4主要制冷配件：電磁閥、截止閥、過濾器、壓力控制器、油分離器、板式換熱器等均采用進口名牌產品。

　　4.5制冷劑：采用環保制冷劑R404A

　　4.6采用優質無氧銅管、充氮焊接工藝（傳統方式采用普通銅管，直接焊接方式，易使銅管內壁產生氧化物，造成制冷系統堵塞，使試驗箱不降溫或降溫慢）

　　加熱/加濕系統

　　加熱系統位于空調室內，由多組鎳鉻合金螺紋電加熱器和聚四氟乙烯航空鍍銀護導線構成。加濕系統位于風道系統內，由不銹鋼加濕器構成。

　　風道系統

　　風道系統位于試驗室后部的夾層，其內分布加熱器、加濕器、制冷蒸發器、除濕蒸發器、風葉、溫濕度采樣傳感器等裝置。當風機高速旋轉時，將工作室中空氣從下部吸入風道內，與加熱器、制冷蒸發器產生的熱量和冷量在風道內充分混勻從上方吹出，在工作室中與試品進行熱交換后的空氣再被吸入風道內進行混勻；反復循環，從而達到目標溫濕度要求，同時保證試驗室內獲得較高的溫濕度均勻度指標。

　　溫濕度三綜合試驗箱箱體

　　試驗箱箱體采取拼塊式結構現場安裝:整個試驗箱由試驗箱箱體、風道系統、加熱系統、制冷系統、電器控制柜，制冷機組組成,制冷機組置于試驗箱的后部,同時便于設備的安裝，采用獨立的電器控制柜，便于操作。試驗室內壁采用SUS304#不銹鋼板制造，箱體外殼采用冷軋鋼板加工成型，表面經酸洗磷化處理后靜電噴塑（計算機色）。箱體保溫材料采用阻燃聚胺脂發泡加玻璃纖維綿，保溫效果良好，試驗箱外表面不結霜，不凝露。試驗箱的大門密封采用環保硅橡膠條，耐高低溫，抗老化，密封性能良好。為了防止低溫試驗時門框和門的邊沿凝露或結霜，門框和門的邊沿設置有電熱除霜裝置。箱體底部設有溢流孔，可將箱內的冷凝水匯集后集中排出箱外。在壓縮機的底部設有接水盤，將壓縮機、低溫管路結霜所產生的水集中排出室外以免散流于地面。.控制面板采用專用模具一次成型,美觀大方，安裝方便箱體正面設有多層中空電阻膜加熱防霜玻璃觀察窗，試驗箱內設有可開關控制照明燈，以便觀察。

　　運動連接系統

　　整個試驗箱固定在可水平移動,上下升降的升降平臺上,便于試驗箱與振動臺連接做溫度、濕度、振動綜合試驗。升降平臺水平位移可達2500㎜,上下升降徑距1200㎜,升降平臺起升重量2T,設備自重≤1T。試驗箱箱體底部預留有與振動臺連接的活動接口，接口尺寸ф200㎜一個（做垂直振動時使用）、1000×1000㎜一個（做水平振動時使用），試驗箱與振動臺接口處留有可供振動臺臺面垂直、水平振動時產生位移的足夠空間，便在試驗箱頂部預留有減壓口，以便緩沖振動臺振動時，試驗箱內產生的壓力增大。試驗箱與振動臺臺面的接口連接處采用耐高低溫的有機復合材料加工成圓型（方型）波紋管狀，

　　具有高強度、高柔軟性、高密封性、高絕熱性，并能長期耐高低溫、潮濕的密封體，采用雙層密封，密封效果良好，試驗箱配有三塊盲板，采用不同的盲板可分別做高低溫垂直振動試驗、高低溫水平振動試驗和單獨的溫濕度循環試驗，由于盲板較重，為了便于更換盲板，設備可選配有移動小車三個，小車高度與試驗箱底部齊平，當需要更換盲板時，將所換盲板用小車推倒試驗箱接口處，即可方便輕松更換。試驗箱與振動臺連接時，試驗箱自動水平移動到振動臺連接位置，然后按所需高度升降到接口連接位置，即可與試驗箱進行溫濕度振動試驗。

　　控制系統

　　3.1溫濕度測量傳感器：采用PT100高精度鎧裝溫濕度傳感器；

　　3.2中央控制器：采用日本“普羅非斯”5.7寸中文彩色觸摸顯示屏及德國“西門子”公司生產的PLC編程器和德國“西門子”溫度模塊組成的控制系統（該系統是本公司自行研發并有自主知識產權的科研成果），控制系統穩定可靠，可顯示設定參數、試驗曲線、運行時間、故障記錄、歷史記錄及幫助信息、加熱器工作狀態，同時具有試驗程序自動運行；控制程序的編制采用人機對話方式，僅需設定溫度、濕度、時間就可實現自動運行功能；檢測裝置能自動進行詳細的故障顯示及報警。

　　a.人機對話界面：STN彩色LCD，64色，自帶128KBSRAM-鋰電池進行數據備份?？蛇x用CF卡進行擴充，并進行數據保存。采用5.7寸彩色液晶觸摸顯示屏，漢字菜單提示設定精度：溫度：0.1℃；濕度：0.1%RH；時間：1min。

　　b.程序容量大：可自行編制修改并存儲20個程序，每條程序可設置99段，每個程序最多可循環999次；

　　c.控制運行方式：程序運行方式、恒定運行方式；

　　d.試驗數據顯示：可顯示設定溫度、設定相對濕度、實測溫度、實測相對濕度、總運行時間、段運行時間、段剩余時間、加熱加濕狀態、日歷時間；

　　e.數據輸出方式：可選配微型數字打印機，打印時間間隔可以設置；

　　f.故障信息顯示：當設備發生異常狀況時，顯示屏將用中文顯示故障狀態、可能的原因和推薦的解決方法；

　　g.內置PLC功能：設備采用西門子公司生產的PLC，直接驅動各執行部件，邏輯運算由PLC完成；

　　h.設備配有工作時間累計計時器一個；設備有開機自檢及自動報警及管理功能；

　　i.制冷機工控自動控制：具有能量調節功能，根據不同的試驗條件，自動選擇制冷機工作狀態，達到節能降耗的目的；

　　j.具有曲線記錄功能：通過擴展CF卡，可保存實際測量的溫度、濕度；設定溫度、濕度及采樣時刻的時間：能夠存儲360天（在采樣周期為1.5分鐘）曲線記錄；

　　k.具有斷電保護功能：有斷電保護功能和自動開啟功能，用戶可根據需要進行設定。

　　l.配有標準的RS232通訊接口
